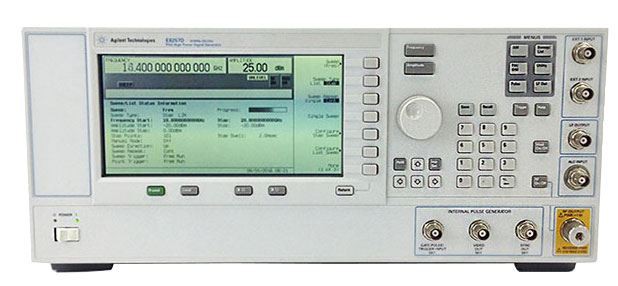

कीसाइट E8257D (एगिलेंट) पीएसजी एनालॉग सिग्नल जेनरेटर 67 गीगाहर्ट्ज (70 गीगाहर्ट्ज पर परिचालन) तक उद्योग की प्रमुख आउटपुट पावर, स्तर सटीकता और चरण शोर प्रदर्शन प्रदान करता है। Agilent PSG एनालॉग सिग्नल जनरेटर&की उच्च आउटपुट पावर और बेहतर स्तर सटीकता अक्सर उच्च शक्ति उपकरणों के परीक्षण के लिए बाहरी एम्पलीफायर की आवश्यकता को समाप्त करता है और डिजाइन प्रक्रिया में त्रुटियों की पहचान करने के लिए परीक्षण अनिश्चितता को कम करता है। विश्व स्तरीय चरण शोर प्रदर्शन (आमतौर पर -116 dBc / Hz @ 10 GHz वाहक और 10 kHz ऑफ़सेट) स्थानीय थरथरानवाला, कम घबराना घड़ी प्रतिस्थापन और आसन्न चैनल चयनात्मकता परीक्षणों के लिए आदर्श है। उन्नत आरएफ जीजी amp परीक्षण करते समय; माइक्रोवेव रडार, संचार और नियंत्रण प्रणाली, पीएसजी एनालॉग सिग्नल जनरेटर आपके द्वारा की जाने वाली मांग को पूरा करता है।
E8267D सिग्नल जनरेटर एक मॉड्यूलर माइक्रोवेव सिग्नल जनरेटर प्लेटफॉर्म पर आधारित है - LO प्रतिस्थापन या बह उत्तेजनाओं प्रतिक्रिया विश्लेषण के लिए वैकल्पिक रूप से AM, FM, orM, और / या पल्स जेनरेट सतत तरंग (CW) सिग्नल जोड़ें। वैकल्पिक रूप से एएम, एफएम, ØM और / या पल्स मॉड्यूलेशन जोड़कर आरएफ और माइक्रोवेव घटकों और उपकरणों को सटीक रूप से चिह्नित करें। आपकी विशिष्ट परीक्षण आवश्यकताओं को पूरा करने के लिए सिग्नल जनरेटर को कॉन्फ़िगर करने के लिए कई प्रदर्शन वृद्धि विकल्प भी उपलब्ध हैं। आज के&के आरएफ और माइक्रोवेव परीक्षण अनुप्रयोगों के लिए पीएसजी को दर्जी करें और भविष्य में आसानी से अपनी आवश्यकताओं के रूप में अपग्रेड करें।
की विशेषताएं और विवरण:
● ब्रॉड फ़्रीक्वेंसी रेंज चयन (विकल्प) - 250 kHz से 20, 31.8, 40, 50 या 67 GHz (70 गीगाहर्ट्ज़ पर परिचालन) 0.001 हर्ट्ज रिज़ॉल्यूशन के साथ
● उच्च उत्पादन शक्ति - of23 dBm @ 20 GHz, typical 17dBm @ 40 GHz, Hz 14 dBm @ 67 GHz का उत्कृष्ट स्तर सटीकता के साथ विशिष्ट प्रदर्शन
● विश्व स्तरीय SSB चरण शोर - Agilent&का अल्ट्रा लो फेज़ शोर विकल्प अभी तक सर्वश्रेष्ठ प्रदर्शन प्रदान करता है (w / विकल्प UNN)
● लचीले एनालॉग मॉड्यूलेशन प्रारूप - एएम, एफएम, चरण, और पल्स
● दोहरी आंतरिक कार्य जनरेटर - साइन, वर्ग, त्रिकोणीय, रैंप और शोर तरंग
● आसान आवृत्ति विस्तार - OML, Inc. के साथ 325 गीगाहर्ट्ज तक। एजी सीरीज मिमी-वेव मॉड्यूल अधिक जानकारी
● संकीर्ण पल्स मॉड्यूलेशन - विशिष्ट 8 ns वृद्धि / गिरावट समय और 20 ns पल्स चौड़ाई 10 MHz से 67 GHz तक
● मल्टीपल हाई रेट स्वीप मोड - डिजिटल स्टेप / लिस्ट स्वीप और एनालॉग रैंप स्वीप जिसमें कोडाइट 8757D स्केल नेटवर्क एनालाइजर के साथ कोड कम्पैटिबिलिटी है।
● बाहरी नियंत्रण नियंत्रण विकल्प के साथ किसी भी पीएसए के साथ संयुक्त होने पर पीएसए श्रृंखला स्पेक्ट्रम विश्लेषक - स्केलर नेटवर्क विश्लेषण क्षमता का उपयोग करते हुए बाहरी नियंत्रण।
● पश्चगामी संगत - समान रूप कारक और पीएसजी सिग्नल जनरेटरों की पिछली पीढ़ियों के साथ 100% कोड संगत
● 10BaseT LAN और GPIB
● SCPI और IVI-COM ड्राइवर
फ़्रीक्वेंसी विकल्प चयन (आधार मूल्य भी निर्धारित करता है):
● विकल्प 520: आवृत्ति रेंज 250 kHz से 20 GHz तक होती है
● विकल्प 532: आवृत्ति रेंज 250 kHz से 31.8 GHz तक है
● विकल्प 540: आवृत्ति रेंज 250 kHz से 40 GHz तक होती है
● विकल्प 550: आवृत्ति रेंज 250 kHz से 50 GHz तक होती है
● विकल्प 567: आवृत्ति रेंज 250 kHz से 67 GHz तक
